地下水建模通常会回答有多少水在移动，但并不一定回答它会流向哪里，或者需要多长时间才能到达那里。然而，当地下水决策涉及监管、资金和环境后果时，不确定性会带来实际风险。对于供水保护、污染调查和治理规划来说，这些未回答的问题可能引入真实风险。地下水建模系统（GMS）通过把 MODFLOW 结果与集成的 MODPATH 粒子追踪结合起来，使这些重要认识可见，并把复杂数据转化为可行动的理解。
那么，如何从数值模型输出转向可以看见、可以说明的认识？它从 GMS 中的可视化开始。
步骤 1：建立并运行校准后的流动模型
清晰的可视化和可靠的流径分析始于稳固的基础。在 GMS 中，形成可说明的流径和迁移时间的起始步骤，是建立完整、经过校准且稳定的 MODFLOW 地下水流动模型。根据实测水位、抽水应力和边界控制进行校准，可以确保粒子追踪揭示现实化的路径和迁移时间，使可视化的每条流径和每个迁移时间都具有意义和可说明性。
步骤 2：在 GMS 中启用 MODPATH
可直接从 GMS 的 MODFLOW 包设置中启用 MODPATH，以开启路径和迁移时间分析。
选择执行正向追踪，用于预测水将流向哪里；或选择反向追踪，用于识别补给区或捕获区。
选择稳态或瞬态模拟，使粒子追踪与地下水系统行为一致，并与项目目标相匹配，例如评价长期条件或随时间变化的应力。
步骤 3：定义粒子起始位置
在 GMS 中，准确的粒子布设可以把可视化转化为可说明的分析：
- 在井处布设粒子，用于可视化捕获区和流动汇聚。
- 在补给要素上分布粒子，用于追踪地下水从来源到排泄区的路径。
- 在特定单元或层位中指定粒子，用于评价垂向和侧向流动模式。
- 使粒子深度与水文地质单元相匹配，确保迁移时间反映地下水的真实运动方式。

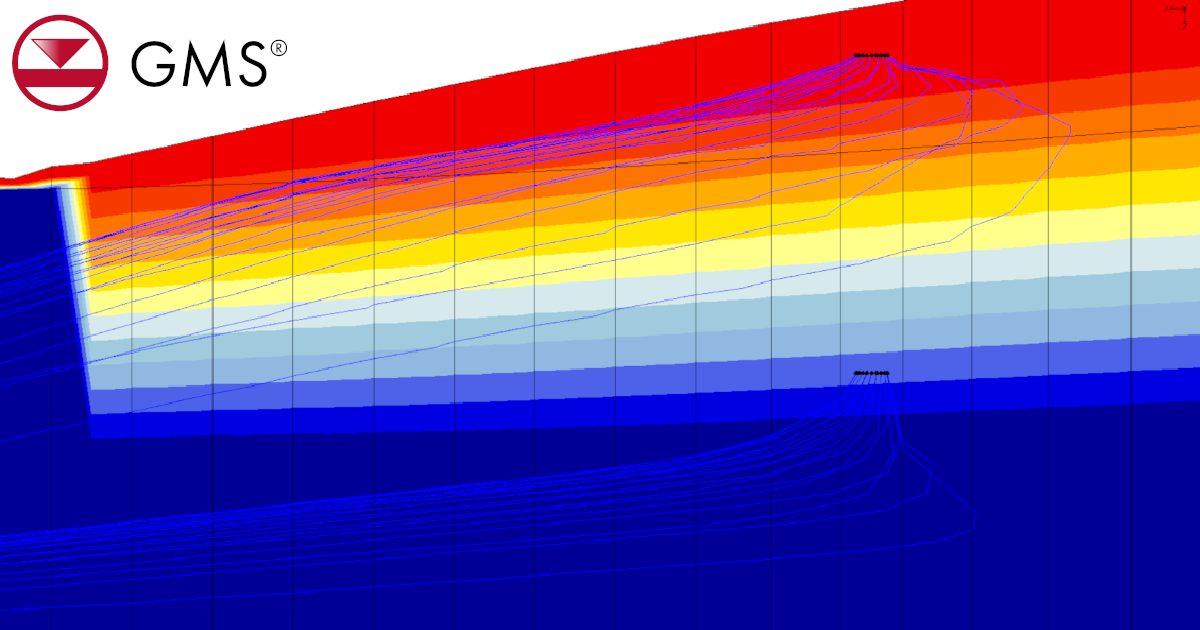

步骤 4：可视化流径和迁移时间
当 MODPATH 完成后，GMS 会以交互式三维粒子路径线呈现地下水运动。可以利用 GMS 可视化工具：
- 按迁移时间给流径着色，以区分快路径和慢路径
- 显示时间标记，以清楚说明地下水何时以及如何移动
- 在平面视图、剖面视图或完整三维视图中查看结果，以揭示复杂流动模式
这些可视化工具可以帮助识别优势流路径、层间渗漏，以及低渗透性区域中的滞后迁移，把模型输出转化为可行动的认识。
步骤 5：谨慎解释结果
GMS 中的粒子追踪能够提供关于地下水运动的有用认识，但理解结果代表什么很重要。MODPATH 只模拟对流运移，这意味着流径展示的是平均地下水运动，而不是弥散或化学反应。应用这一背景，可以使流径结果加强分析，而不是过度简化分析。结合这一背景，可以使结论保持准确、可说明，并符合技术表达。
结语
当地下水模型结果容易解释并可以说明时，其价值会更容易体现。了解地下水来自哪里、流向哪里，以及到达那里需要多长时间，对于水资源和污染物运移研究很重要。在 GMS 中可视化地下水流径和迁移时间，可以把复杂模型输出转化为可看见、可说明的认识。当其建立在构造良好的 MODFLOW 流动模型基础上时，MODPATH 可提供关于含水层连通性、迁移时间和捕获行为的清晰认识，支持技术和监管决策。
可下载 GMS，并开始把模型结果转化为清晰、可说明的认识。
