在处理大型 MODFLOW 模拟、详细栅格和报告级地下水建模图件时，改善可视化效率较为重要。在 GMS 10.9 中，若干新的 Graphics Window 增强功能改进了用户与模型数据交互、控制显示设置以及保存工作区布局的方式。
这些更新有助于改善地下水建模系统（GMS）日常建模工作流的效率。

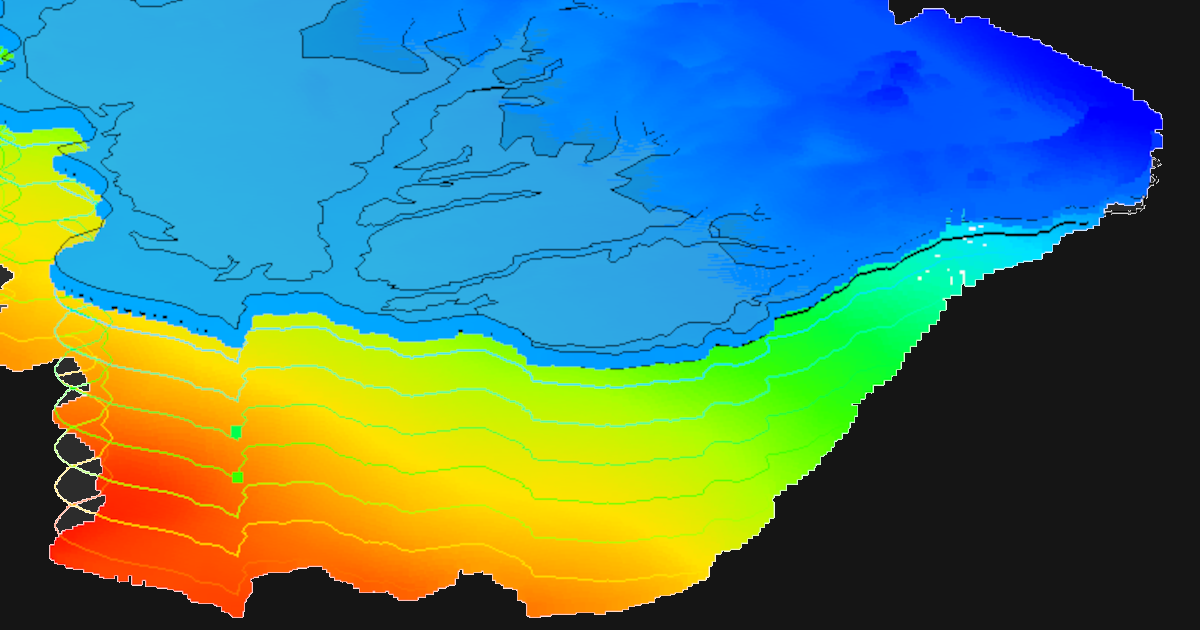

栅格上的线性等值线
GMS 10.9 中较实用的可视化新增功能之一，是支持在栅格上显示线性等值线。此前，从栅格数据集生成的等值线可能会以平滑或插值的方式显示，从而掩盖细微过渡。线性等值线可以更清晰、更直接地表示栅格值。
这对以下数据尤其有帮助：
- 水头栅格
- 高程数据集
- 补给分布
- 污染物浓度图
对于使用高分辨率 DEM 或地下水面的水文地质人员，线性等值线可以提高可读性，并生成更能反映底层数据集的图件。
新的 “Set Graphics Window Size” 功能项
GMS 10.9 现在包含一个新功能项，位置为：
Display | Set Graphics Window Size
此功能允许用户手动定义 Graphics Window 的指定尺寸。类似功能此前已在 SMS 中引入，用于改进可视化工作流和图件生成。
这一增强功能在以下情况下特别有用：
- 创建出版质量的截图
- 为报告标准化图件尺寸
- 针对多个显示器优化布局
- 在不同项目之间保持一致的长宽比
用户现在可以直接在 GMS 中定义指定尺寸，而不必在每个会话中手动调整窗口大小。
图形窗口尺寸随项目保存
另一个重要改进是，图形窗口尺寸现在会随项目文件保存并恢复。重新打开项目时，GMS 会自动恢复之前的图形窗口尺寸。
这会带来更一致的工作流，尤其适用于：
- 协作项目
- 长期模型开发
- 可重复的报告生成
在项目之间切换时，它还减少了不断重新调整界面的需要。
图形窗口不再自动调整大小
在早期工作流中，调整 GMS 主窗口大小通常会导致 Graphics Window 自动扩展到全尺寸。在 GMS 10.9 中，即使主程序窗口大小发生变化，Graphics Window 也会保持其定义的尺寸。
这使用户能够更合理地控制工作区，并避免在编辑模型或准备可视化输出时受到干扰。
结语
GMS 10.9 中新的 Graphics Window 增强功能，同时改进了易用性和可视化质量。栅格线性等值线、可自定义 Graphics Window 尺寸以及可持久保存的窗口布局等功能，有助于简化地下水建模工作流，并生成更规范的输出。用户可以根据项目需要下载并使用 GMS 10.9。
