钻孔数据对于在地下水模拟中建立地层模型很重要。在地下水建模系统（GMS）中，正确导入并清理这些数据，有助于确保概念模型和数值模型反映真实地下条件。
GMS 中的 Borehole 模块用于可视化来自钻探记录或合成来源的钻孔数据。随后，它会建立三维剖面以显示土壤地层。正确完成这一步，是建立现实化含水层模型并避免解释错误的基础。
步骤 1：准备钻孔数据
在将数据导入 GMS 之前，应确保钻孔数据已经组织好，并采用支持的格式。GMS 可以读取 Excel 文件（*.xls、*.xlsx）、文本文件（*.txt、*.csv）和数据库文件。每个钻孔应包括：
- 钻孔 ID
- X 和 Y 坐标
- 高程或深度值
- 地层单元或材料名称
通常，每一行表示向新土层的过渡。应确保单位一致。数据可能包括：
- 描述层、接触关系和过渡的地层数据
- 来自连续取样方法的样本数据，例如静力触探或地球物理测井
步骤 2：将钻孔数据导入 GMS
数据准备好后，按照以下方式导入 GMS：
- 打开 GMS。
- 进入 File | Open…，并选择钻孔数据。
- 对于文本文件，使用 Text Import Wizard。
- 在导入过程中，GMS 会提示映射文件列。
- 选择 Borehole Data 作为对象类型。
- 导入后，钻孔会显示在 Borehole 模块中，并可在平面图和剖面图中查看。
可以调整钻孔显示方式，以帮助解释并改进清晰度。
步骤 3：清理并验证数据
导入后，检查数据中是否存在深度重叠、地层名称缺失或高程跳变不合理等问题。可使用 Display Options 或 Materials 宏处理问题，并将每个钻孔与概念模型中的正确地质单元对齐。
GMS 会自动指定默认材料名称，用户可以更名并用颜色区分，以便查看。在 Graphics Window 中打开材料图例，有助于在编辑期间跟踪材料。

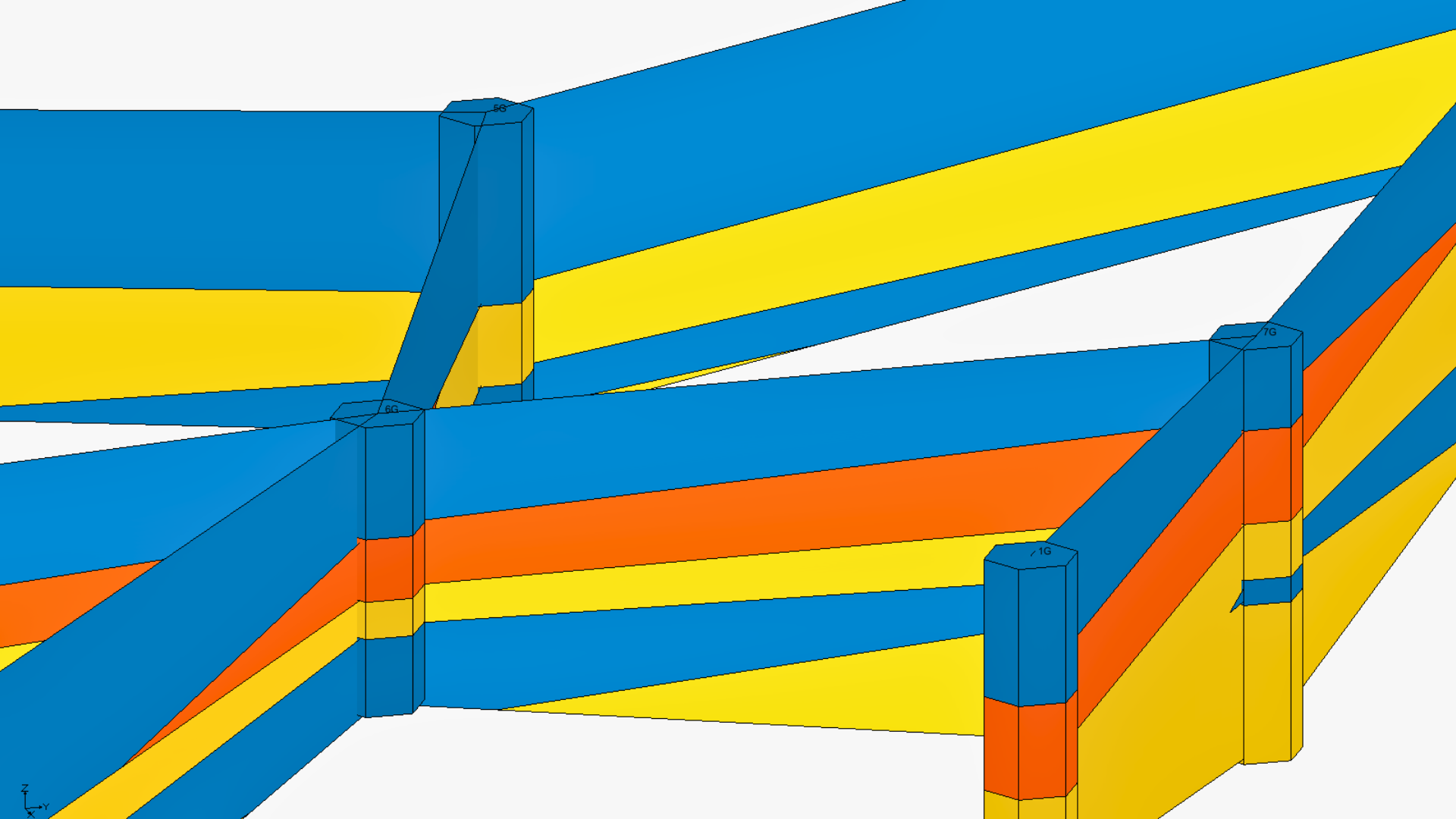

步骤 4：生成剖面和 Horizons
数据清理完成后，可以通过生成剖面和插值 horizons 开始建立三维模型。
创建剖面
GMS 提供多种创建剖面的方式：
- Auto-create 让 GMS 对钻孔位置进行三角化。
- Manual 允许按顺序选择钻孔。
- Snap to surface 会将剖面线对齐到 TIN 等表面。
填充剖面
未填充剖面建立后，可使用土壤材料进行填充：
- Auto-fill 允许 GMS 使用 horizon ID 或材料。
- 如果钻孔不同，或自动填充不准确，可使用 Cross Section Editor 手动填充。
也可以一次编辑多个剖面，这对区域地质趋势建模可能有用。
使用清理后的数据建模
钻孔数据对于地下水建模很重要。通过在 GMS 中仔细导入、清理和解释数据，可以建立现实化地层，并减少建模错误。无论是进行场地调查还是完整含水层模拟，花时间处理钻孔数据都有助于模型可靠性。
可以下载 GMS 并导入钻孔数据进行建模。
