需要知道井水究竟来自哪里吗？无论是保护本地饮用水，还是追踪潜在污染，绘制可靠的“捕获区”都是必要工作。
地下水建模系统（GMS）通过 MODPATH，使这一过程具有直观的可视化表达，并便于执行。使用正确的工作流程，可以绘制地下水在地下流动的路径，查看地下水从哪里起源，以及需要多长时间到达抽水井。
使用 Aquaveo 的地下水建模系统（GMS）和 MODPATH，可以让这一过程可视化、便于开展，并具有可说明性。同时，它把复杂的地下水运动转化为可以向客户和监管方清楚说明的内容。
绘制井捕获区
下面说明如何通过五个步骤绘制井捕获区。
步骤 1：从可靠的地下水模型开始
在追踪水之前，基础模型必须稳固。需要建立一个能够反映真实条件的流动模型。应确保土壤类型、降雨和抽水率具有现实意义。如果起始模型与实际观测水位比较接近，得到的捕获区结果也会更可靠。
步骤 2：为反向追踪启用 MODPATH
当主模型已经完成校准并准备好后，可以在 GMS 中启用 MODPATH 功能。为了绘制捕获区，应选择“反向追踪”。可以把它理解为回放按钮，它会从抽水井向后追踪水流，直到水初次进入地下的位置。该功能可以用于单一稳定时刻，也可以用于追踪流动在数月或数年中的变化。
步骤 3：在井处放置起始点
接下来，需要告诉软件从哪里开始追踪。可以将起始点放在井筛管位置。为了获得较完整的表达，GMS 允许将这些点围绕井布置成圆形。这有助于从 360 度视角捕捉水在不同地层中被抽向井的方式。
步骤 4：运行模型并查看捕获区

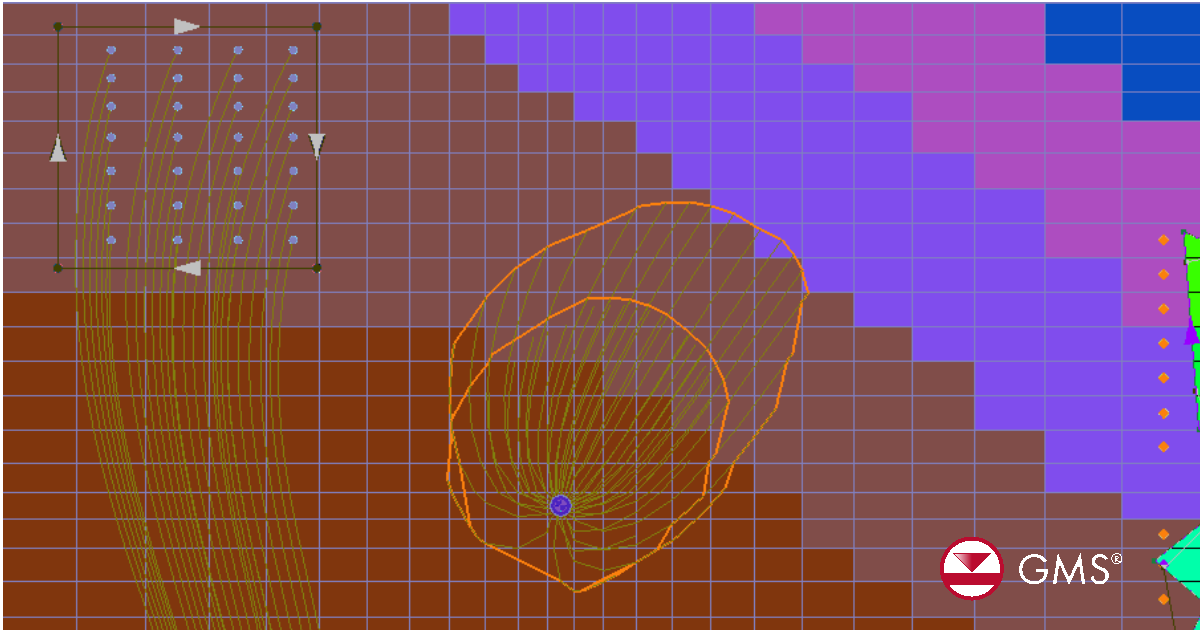

运行后，GMS 会绘制清晰的线条，显示地下水经过的路径。可以对这些线条进行颜色编码，用于表示 1 年、5 年或 10 年的迁移时间。也可以从俯视、侧视或完整三维视图中查看结果，并将形状直接导出到报告中。
步骤 5：结合整体背景检查结果
需要注意，MODPATH 显示的是水体迁移的平均路径。它是追踪流动的有用工具，但不会考虑特定化学物质如何扩散或稀释。因此，应始终把这些可视化追踪结果与真实项目知识结合起来，用于水资源管理决策。
结语
划定井捕获区有助于保护饮用水、支持监管合规并指导土地利用决策。借助 GMS 和 MODPATH，工程师和科学人员可以把复杂地下水数据转化为清楚、可执行的认识。
如果需要将流域划分和地下水捕获区分析结合起来，可使用 GMS 配合 MODPATH 粒子追踪，形成具有说明性的结果。可下载 GMS，将地下水建模和 MODPATH 粒子追踪结合使用。
