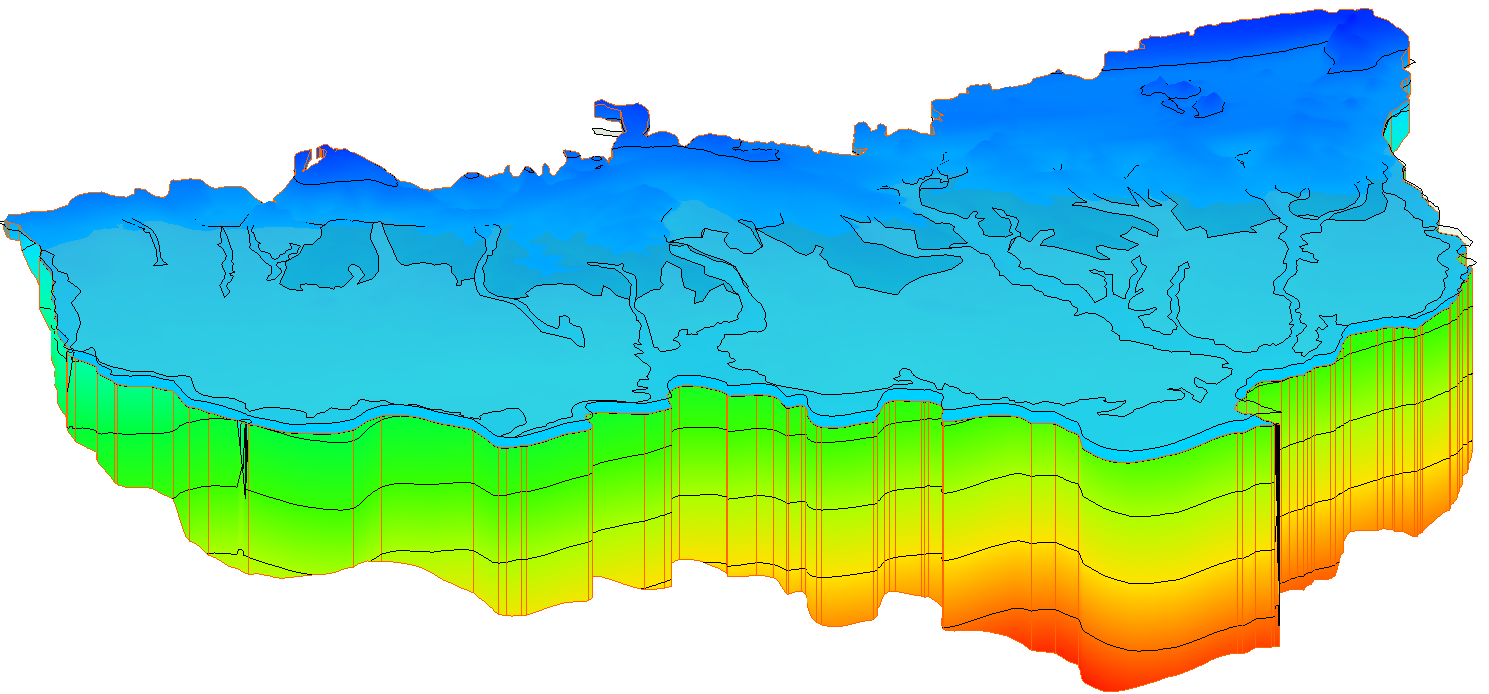

是否听说过 Groundwater Modeling System（GMS）中的 3D UGrid from Rasters 新工具？GMS 旧版本要求先建立 raster catalog，然后使用 “Horizons to Solids” 功能，才能在建模地层时生成三维非结构网格（UGrid）。3D UGrid from Rasters 工具位于 GMS toolbox 的 “Unstructured Grids” 文件夹下，它允许把之前分开的两个流程在同一位置设置并同时执行，从而简化该流程。
使用 3D UGrid from Rasters 工具创建 UGrid 的基础组成部分，是二维 UGrid 和多个 rasters。随后将 rasters 添加到表中，并指定 horizon 编号。“horizon” 一词指每个地层单元的顶部，该地层单元将在对应 solid、HUF unit 或 3D mesh layer 中表示。Horizons 按自底向上的顺序排列。对于每个 raster，可以选择填充或裁剪该层。选择 “fill” 会告诉 GMS 使用该 raster 创建 UGrid 层。选择 “clip” 会告诉 GMS，所有较低 surfaces 应在该层截断。也可以在任意启用 “fill” 选项的 rasters 之间创建 sublayers。随后可以设置每个 sublayer 的相对大小，使它们全部按比例分布，或具有不同大小。
在 rasters 表中为 UGrid 设置所有参数后，需要设置 target location，使 GMS 知道是在 UGrid 单元顶部和底部，还是在点上计算 elevations。后面，还需要定义每一层必须具有的较小厚度，并为新的 UGrid 选择名称。
如果想了解 3D UGrid from Rasters 工具如何工作的更多细节，可以查看 wiki 页面。也可以查看 Horizons with Rasters 教程的近期版本。
可以进入 GMS，并使用这个新工具简化地层建模流程。
