在 GMS 中从 Solids 生成 Scatter Sets
为地下水建模创建高程数据
是否曾经难以从 Groundwater Modeling System（GMS）的实体模型中提取高程数据？无论是细化模拟，还是与其他工具集成，将这些数据转换成可用格式都很重要。为了细化模拟、集成其他建模项目，或增强数据可视化，需要一种从中提取并转换为可用格式的方法。在 GMS 中，高程数据表示为散点集（点）或栅格（网格），二者都在多种地下水建模应用中发挥重要作用。
幸运的是，虽然 GMS 中没有直接转换工具，但项目中可以使用几种替代方法。这些方法使用三角不规则网（TIN）和钻孔数据，也就是通常用于创建实体的数据，来生成用于模拟目的的 Scatter Sets。
拥有多种提取和转换这些数据的方式，可以在导出、与他人共享以及把结果应用到不同网格和模型时提供灵活性。无论需要细化模拟、与外部软件集成，还是以更易访问的格式展示数据，这些方法都可以作为改进模型的解决方案。
下面是在 GMS 中从实体模型生成 Scatter Sets 的方法。
使用 TIN 创建 Scatter Sets
如果实体由 TIN 创建：
- 在 Project Explorer 中右键单击 TIN。
- 选择 Convert To | 2D Scatter Points，以生成 Scatter Set。

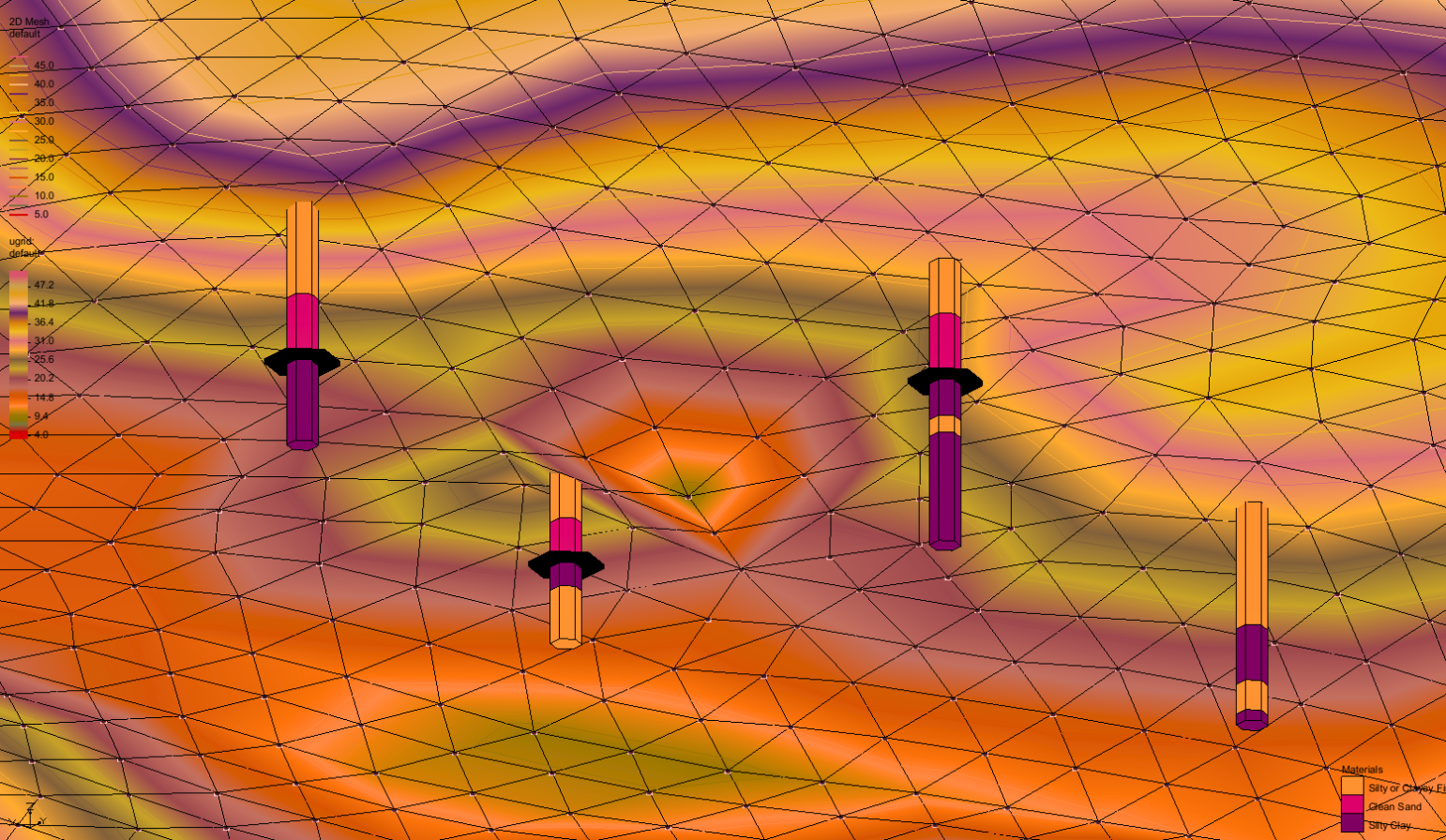

从钻孔提取高程数据
对于基于钻孔的实体：
- 选择钻孔数据，并使用 Select Contacts 来识别材料边界。
- 右键单击该边界，并选择 Auto Select 来选择相似接触面。
- 右键单击显示区域，并选择 Contacts → 2D Scatter Points，以创建 Scatter Set。
使用 UGrids 映射实体模型
对于从实体模型直接提取：
- 将每个 split 导出为
*.sol文件。 - 通过选择 Convert To | UGrid，将相关 TIN 转换为 UGrid。
- 在 Toolbox 中，使用 Map Solids 选项将实体数据应用到 UGrid。
- 将 UGrid 数据集转换为点数据集，然后导出为
Text Tab Delimited UGrid Point File (*.txt)。 - 通过 Import Wizard 对话框，把该文件作为 2D Scatter Points 导回 GMS。
这些使用 TIN、钻孔数据或间接 UGrid 方法的替代方式，都可以把高程数据用于地下水建模项目。每种方法都根据具体数据集和项目要求提供灵活性，使用户可以依据现有数据选择合适方法。
可以下载 GMS，并在地下水建模项目中使用实体中的高程数据。
